Дополнительная информация

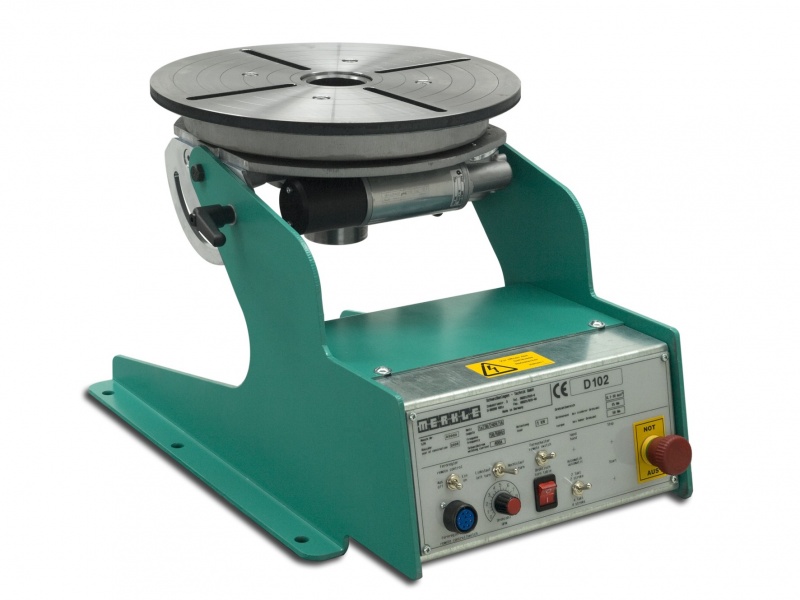

Серия D 102 и D 302 – это
позиционные устройства для сварки штучным электродом, сварки MIG,
MAG-TIG, плазменной сварки и плазменной резки. Эти 2 приспособления
различаются параметрами допустимой нагрузки и диапазоном скорости (см.
тех. хар-ки). Опорная плита диаметром 400мм может принимать любое
положение в пределах наклона 135°. В каждом устройстве этой серии есть
внутреннее отверстие 60мм. Центр имеет диаметр 78мм. Устройство также
поставляется в версии с внутренним отверстием 150мм (центр. 154мм).
Внутреннее отверстие (сред. пропускная способность) служит для подачи
сжатого воздуха, продувочного газа или охладителя для инструмента и
держателя. Плавная регулировка скорости. Привод – мотор пост. тока 24В с
червячной передачей. Устройства для позиционирования оборудованы
тахометром, что обеспечивает постоянную скорость даже при неоднородной
нагрузке. Электронное управление находится в закрытом корпусе. Элементы
управления удобно расположены на передней панели. Между регулятором
скорости, мотором и питающей сетью существует гальваническая развязка.
Напряжение 42В. Токоприемник установлен изолированно и может
выдерживать максимальную нагрузку в 400А/34В на 80% времени включения.Доступны 2 вида сварочных столов, настольные и напольные:
- Позиционер (вращатель) Merkle D102/60-400 (высота 400 мм) арт.
117.766
- Позиционер (вращатель) Merkle D102/150-400 (высота 400 мм) арт.
117.770
