Серия D52/25 и D52/70 – это
позиционные устройства для сварки штучным электродом, сварки MIG,
MAG-TIG, плазменной сварки и плазменной резки. Приспособления
различаются только диапазоном скорости (см. тех. хар-ки). Опорная плата
диаметром 250мм может принимать любое положение в пределах наклона до
135°. Сквозное отверстие 10мм радиусом ¼” есть в каждом устройстве этой
серии. На патрон через отверстие может подаваться сжатый воздух или
охладитель, а к обрабатываемой детали – продувочный газ. Отверстие
в центре имеет диаметр 50мм. Скорость может быть бесступенчатой.
Привод – мотор 24В с червячной передачей. Электронное управление
находится в закрытом корпусе. Элементы управления расположены на
передней панели. Между регулятором скорости, мотором и питающей сетью
существует гальваническая развязка. Питание 24В подается через
трансформатор. Токоприемник установлен изолированно и может выдерживать
максимальную нагрузку в 400А/34В на 80% времени включения. Доступны

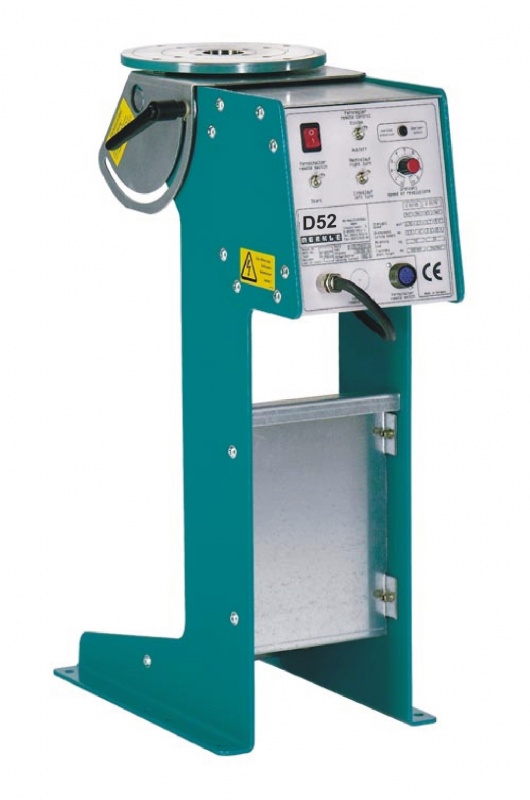

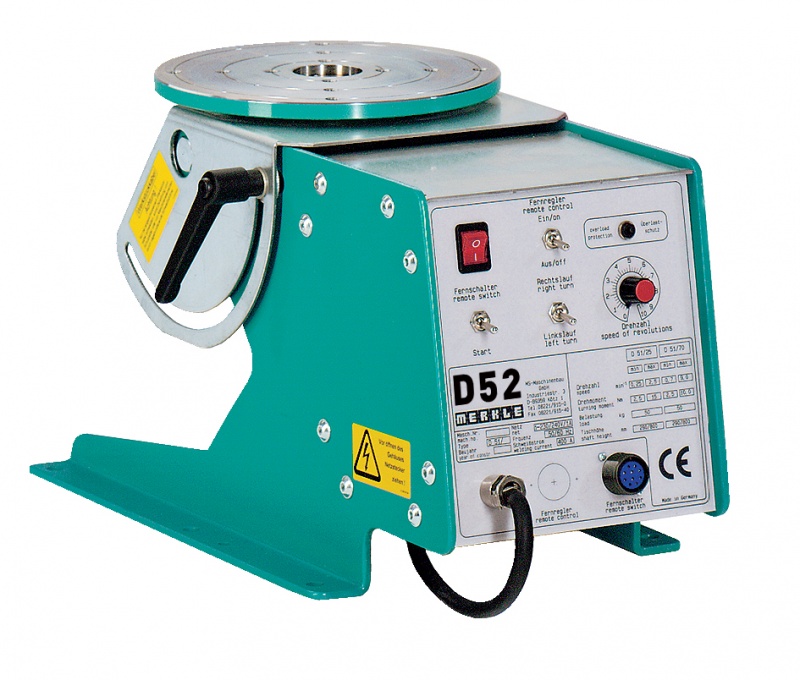

2 вида сварочных столов, настольные и напольные:
