Дополнительная информация

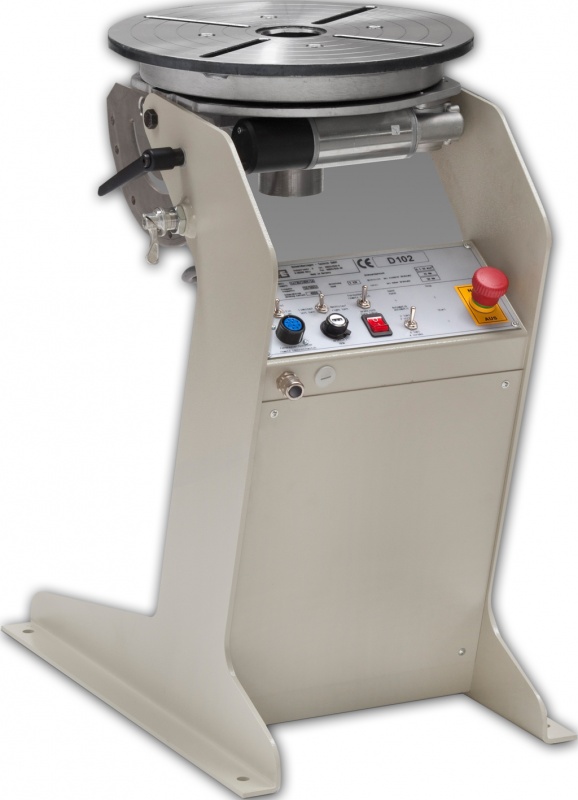

Серия D 102 и D 302 – это позиционные устройства для сварки штучным электродом, сварки MIG, MAG-TIG, плазменной сварки и плазменной резки. Эти 2 приспособления различаются параметрами допустимой нагрузки и диапазоном скорости (см. тех. хар-ки). Опорная плита диаметром 400мм может принимать любое положение в пределах наклона 135°. В каждом устройстве этой серии есть внутреннее отверстие 60мм. Центр имеет диаметр 78мм. Устройство также поставляется в версии с внутренним отверстием 150мм (центр. 154мм). Внутреннее отверстие (сред. пропускная способность) служит для подачи сжатого воздуха, продувочного газа или охладителя для инструмента и держателя. Плавная регулировка скорости. Привод – мотор пост. тока 24В с червячной передачей. Устройства для позиционирования оборудованы тахометром, что обеспечивает постоянную скорость даже при неоднородной нагрузке. Электронное управление находится в закрытом корпусе. Элементы управления удобно расположены на передней панели. Между регулятором скорости, мотором и питающей сетью существует гальваническая развязка. Напряжение 42В. Токоприемник установлен изолированно и может выдерживать максимальную нагрузку в 400А/34В на 80% времени включения. Доступны 2 вида сварочных
столов, настольные и напольные:
- Позиционер (вращатель) Merkle D102/60-750 (высота 750 мм) арт.
116.738
- Позиционер (вращатель) Merkle D102/150-750 (высота 750 мм) арт.
116.734
Скачать
техническое
описание поворотных столов из каталога по автоматизации [.pdf, 1.3 Mb] |
