14.04.2011

Тренинг сотрудников отдела профессиональной сварки на производстве Merkle в Германии. Новинки сварочного оборудования 2011 года / фотоотчет

В очередной раз сотрудники Евротек посетили производство профессионального сварочного оборудования Меркле. Целью поездки было детальное знакомство с новинками 2011 года, совместное тестирование новых аппаратов и новых сварочных процессов, а также очередной этап обучения по системам автоматизации сварочных процессов. В дополнение к практической части тренинга была проведена экскурсия по реальному производству компании VOITH в городе Хайденхайм, где эксплуатируются десятки сварочных аппаратов и системы автоматизации Merklе. Итак, по порядку:Отдел профессионального оборудования Евротек на

производстве Merkle в Германии


Новинки профессионального сварочного оборудования Меркле

MobiMIG

В основном, изменения модельного ряда в 2011 году касаются полуавтоматов. Так, расширился модельный ряд небольших переносных полуавтоматов MobiMIG. В производство уже запущена новая модель - MobiMIG 280К. Новый полуавтомат является более мощным вариантом модели MobiMIG 180К с технологией ColdMIG. Основное отличие: максимальный сварочный ток - 280А от розетки 3х380В и 180А при подключении на 220В. Как и остальные модели линейки "Mobi" аппарат имеет функцию BiPower, т.е. автоматически определяет напряжение питающей сети и соответсвенно меняет максимальный сварочный ток.
В ближайшем будущем также поступит в продажу модель MobiMIG 300K в которую можно будет устанавливать катушку проволоки 15кг D300.

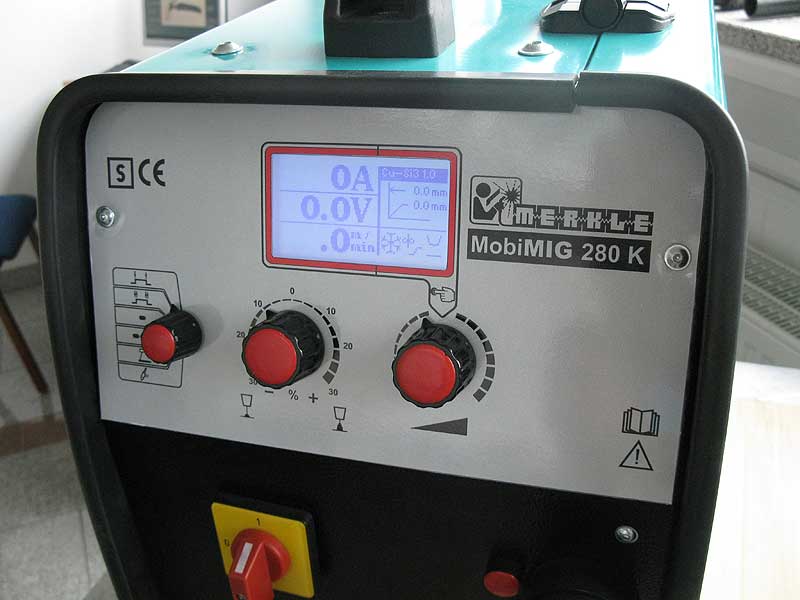

новый сварочный полуавтомат MobiMIG 280

SpeedMIG + HighPULSE

Как мы уже отмечали ранее, в 2011 году модельный ряд промышленных полуавтоматов Merkle пополнился новыми аппаратами серии HighPULSE и SpeedMIG. Так, модель HighPULSE на 350А теперь выпускается также в варианте "декомпакт", т.е. с раздельным подающим механизмом. HighPULSE 350DW в ближайшем будущем поступит на склад Евротек.

Модели SpeedMIG 550DW и HighPULSE 550DW теперь можно заказывать с подающим механизмом DV-26 или DV-31. Подавляющее большинство производств используют данные аппараты с проволокой 0.8мм, 1мм и 1.2мм, поэтому для них достаточно использование механизма подачи DV-26, а это позволяет снизить стоимость оборудования почти на 2000 EURO.

В то же время промышленная версия сдвоенного подающего механизма TWIN, наоборот переходит на комплектацию с устройством подачи проволоки DV-31.

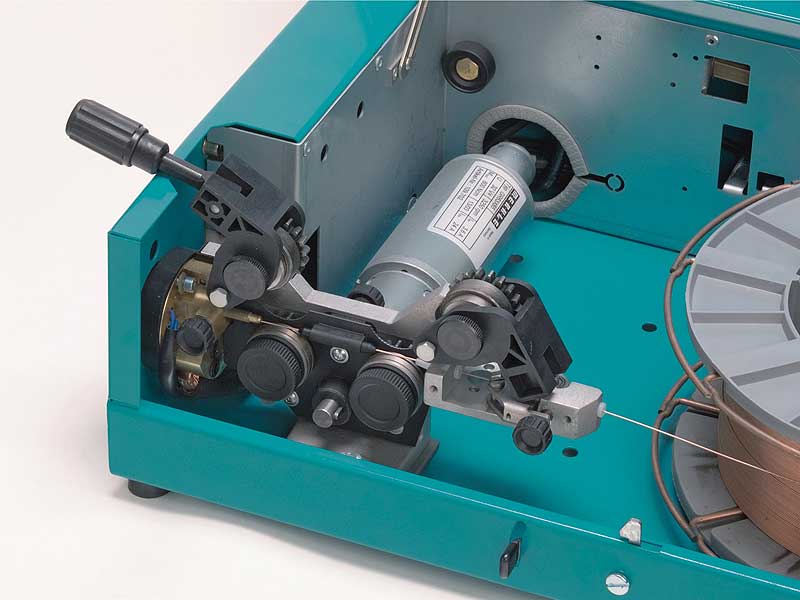

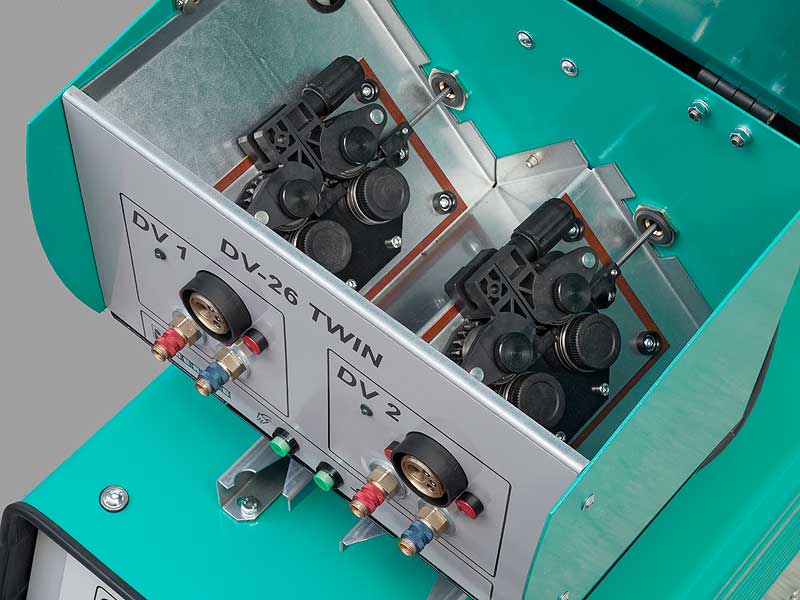

Подающий DV-31    Сдвоенный подающий механизм TWIN DV-26

MIG горелки с вытяжкой

В 2011 году компания Меркле планирует запуск в производство самой легкой горелки для полуавтоматической сварки с вытяжкой. На сварочных производствах не всегда есть возможность установки вытяжки непосредственно вблизи места проведения сварочных работ. В таких случаях сварщики, как правило, вынуждены пользоваться системами фильтрации типа Adflo 3M. В то же время, в последние годы в Европе ужесточаются требования по защите окружающей среды, поэтому сварочные производства всё чаще задумываются об оснащении сварочных постов горелками со встроенной системой вытяжки отработанных газов. Компания Merkle, как всегда, стремится быть в лидерах во всех областях сварочного оборудования, и начинает выпуск горелок с вытяжкой, которая будет максимально комфортной для сварщика, благодаря минимальным размерам. Сегодня уже выпускаются горелки для автоматической сварки, и в ближайшее время в производство поступят аналогичные горелки для ручной сварки с системой TEDAC.

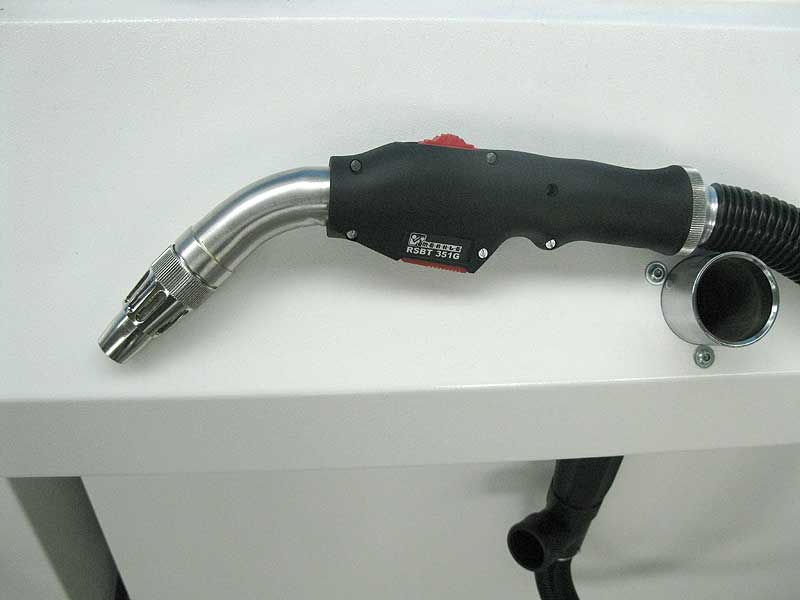

Самая легкая горелка со встроенной вытяжкой

Аргонодуговая сварка TIG

Что касается аргонодуговой сварки, то  здесь изменения минимальные.

Горелка TIG TH 201G заменена на новую модель TIG TH 202G. Отличие - в новой модели защитное керамическое сопло имеет резьбу, что усиливает надежность его крепления.

Профессиональные промышленные аппараты аргонодуговой сварки серии Insquare с начала года комплектуются разъемом Merkle TCG, вместо евроразъема.

вверх


Самая современная сварочная технология Merkle HighUP! описание и тестирование

Еще в прошлом году компания Меркле анонсировала инновационную сварочную технологию Merkle HighUP, которая вплоть до сегодняшнего дня практически не имеет аналогов у конкурентов. На тренинге новая технология была подробно рассмотрена и протестирована на самом современном сварочном полуавтомате HighPULSE в учебном центре при производстве.

Merkle HighUP:

  • самая современная сварочная технология;
  • непревзойденное качество сварки;
  • упрощение работы начинающего сварщика в трудных сварочных задачах;
  • реализация самых смелых идей профессионального сварщика.

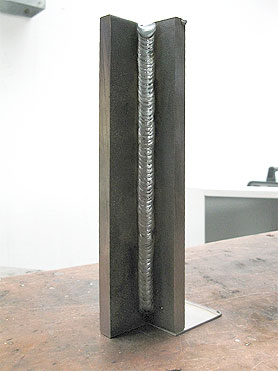

Образец сварочного шва Merkle HighUP

Коротко, сварочная технология Merkle HighUP позволяет комбинировать сварочные процессы практически в любых комбинациях. Реализация инновационного процесса сварочном оборудовании Меркле стала возможна благодаря использованию в панели управления настоящего 32-разрядного компьютерного процессора. Теперь сварщик может буквально программировать режим работы сварочного аппарата самостоятельно.

Подробно описание сварочной технологии рассмотренно в отдельной обзорной статье нашего инженера-сварщика .

Особенно наглядно технология Меркле ХайАП может быть проиллюстрирована на примере сварки вертикальных швов снизу вверх без использования профессионального приёма укладки шва "ёлочкой". В данном случае, технология реализована импульсной комбинацией двух сварочных режимов: DeepARC + Pulse.

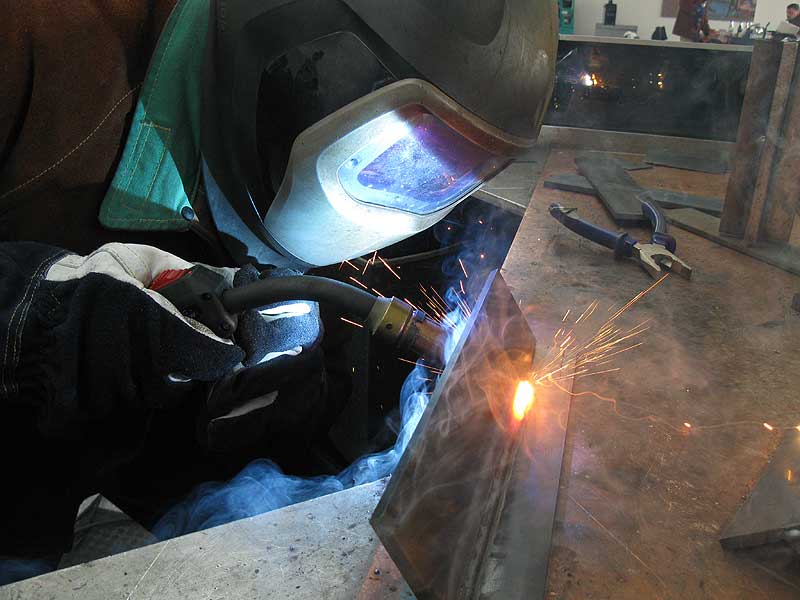

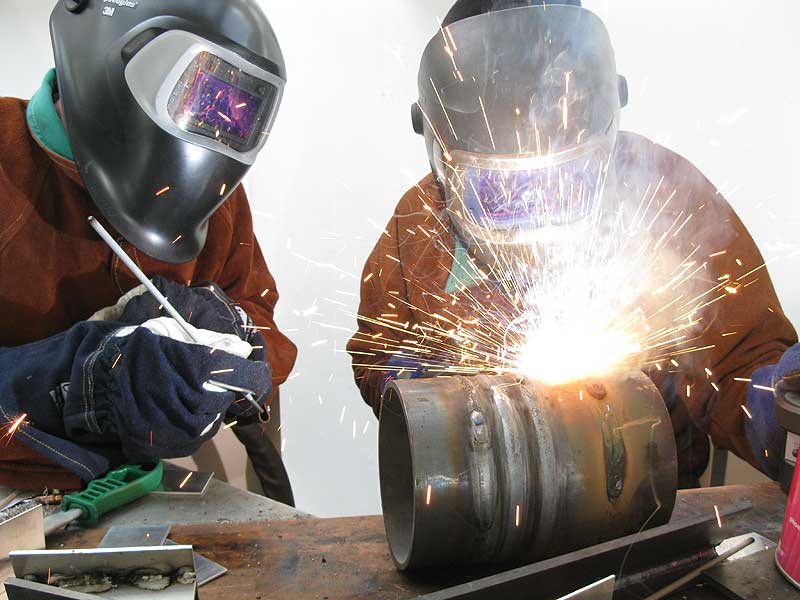

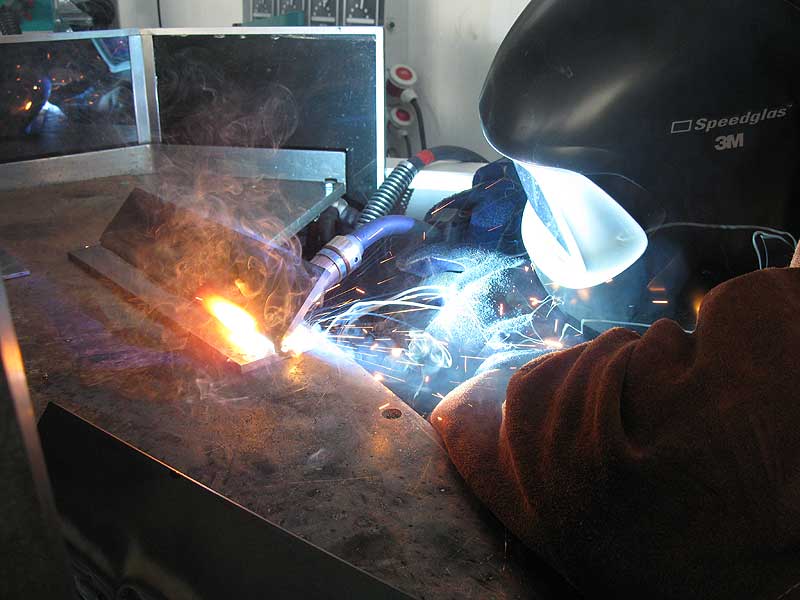

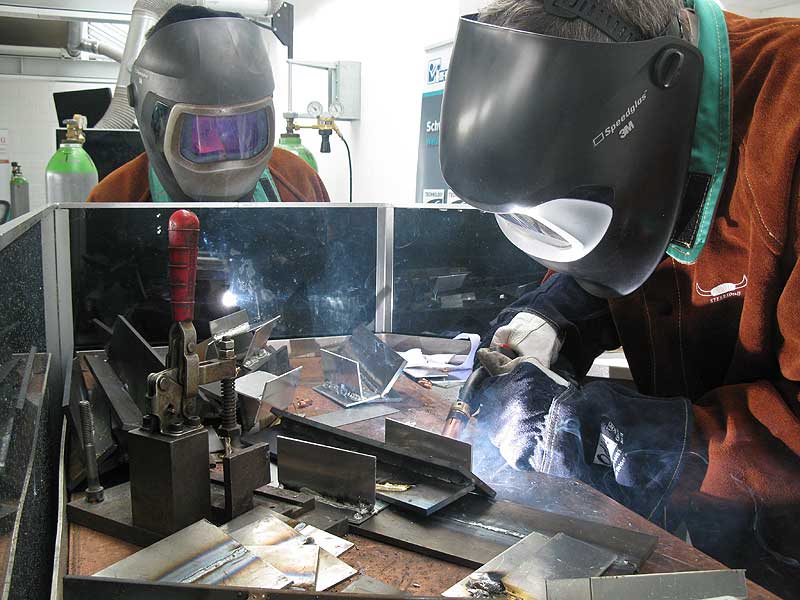

Сварщики Евротек и Меркле тестируют инновационный режим сварки ХайАП   Результат сварки снизу вверх ХайАП

вверх


Сварка, сварка-пайка, тестирование MobiARC 280 CEL электродом целлюлозик, сварка труб

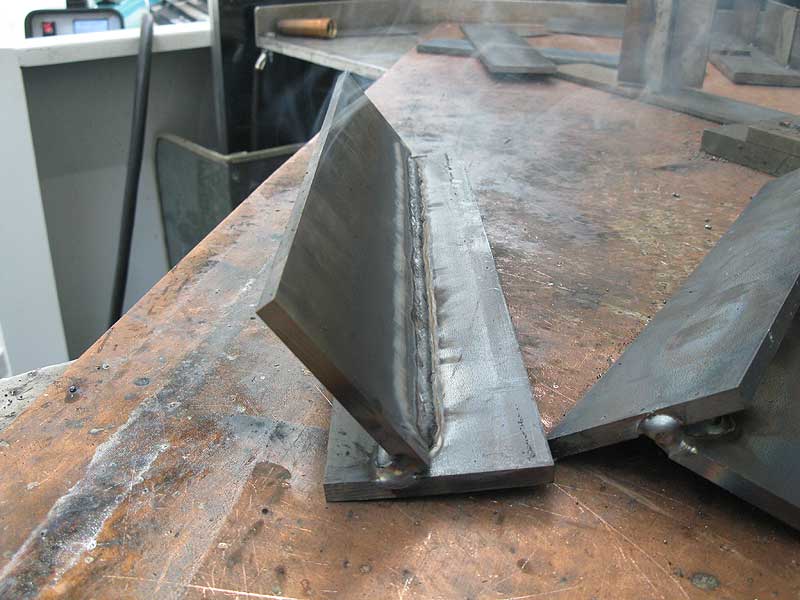

Тестирование сварочного процесса DeepARC по запросу 7-го Электромеханического Завода: конструкционная сталь 6+6мм. Сварка с острого угла в один проход с формированием полного обратного катета:

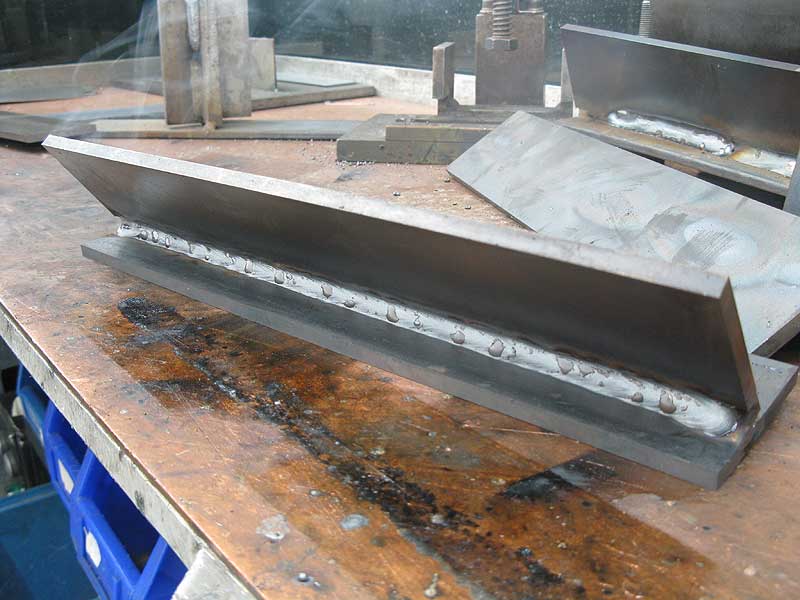

Сварка-пайка в режиме ColdMIG и в режиме ПУЛЬС. Нержавеющая сталь 1+1мм:

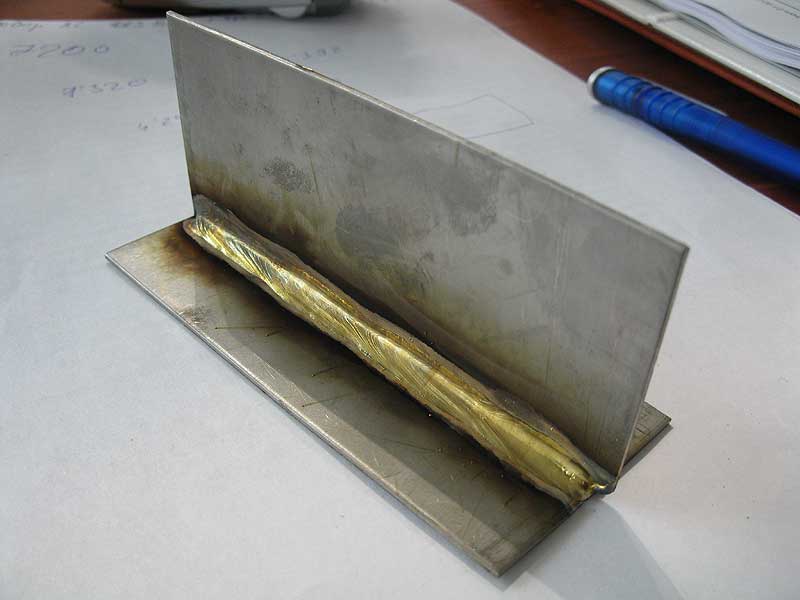

Сварка-пайка. Нержавейка 1+1мм

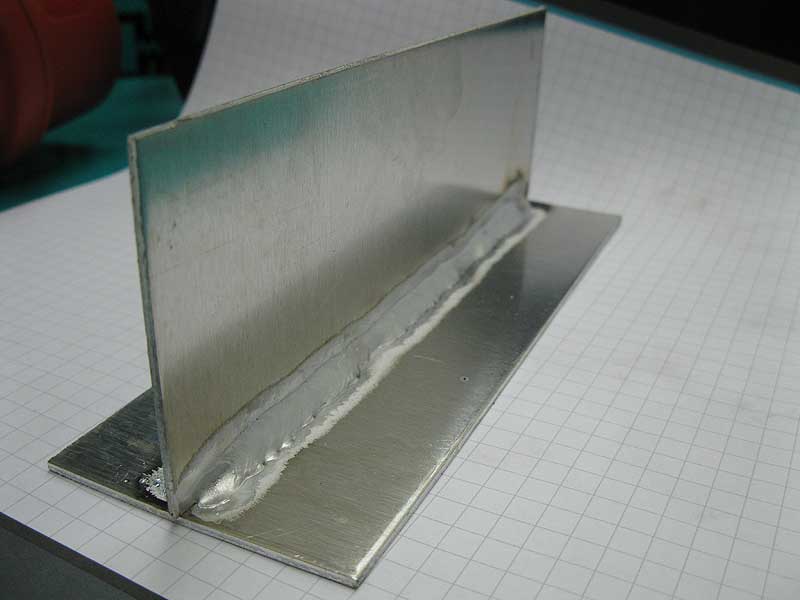

Сварка в режиме ПУЛЬС. Алюминий 1.2+1.2мм, проволока AlSi:

Сварка AlSi 1.2+1.2мм

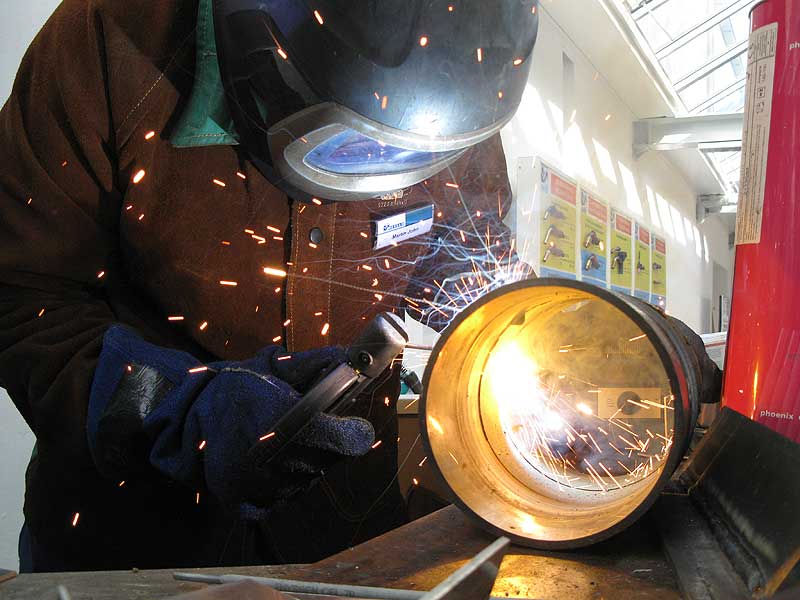

Тестирование инвертора ручной дуговой сварки MobiARC 280CEL с использованием целлюлозного электрода. Сварка корня трубы немецким целлюлозным электродом марки: Phoenix Cel 90 (pdf, 112кБ). В процессе сварки второй рукой сварщик управляет пультом ДУ для корректировки тока в зависимости от положения сварки:

Сварка MobiARC 280CEL     Сварка целлюлозным электродом

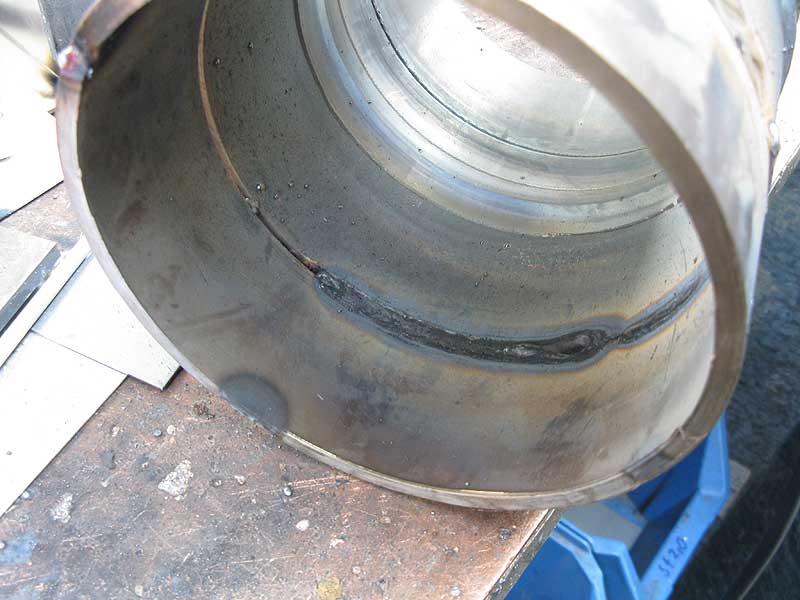

Иллюстрация формирование обратного валика:



вверх


Обзор компонентов автоматизации на примерах систем круговой сварки и продольной сварки

В очередной раз основатель и владелец компании - Вильхельм Меркле лично провел демонстрацию систем автоматической сварки Merkle для сотрудников Евротек. Внимание уделялось подбору и комплектации систем с полной и частичной автоматизацией сварочного процесса. На образцах, находящихся на настоящий момент на производстве были рассмотрены основные узлы из которых формируются автоматические системы.

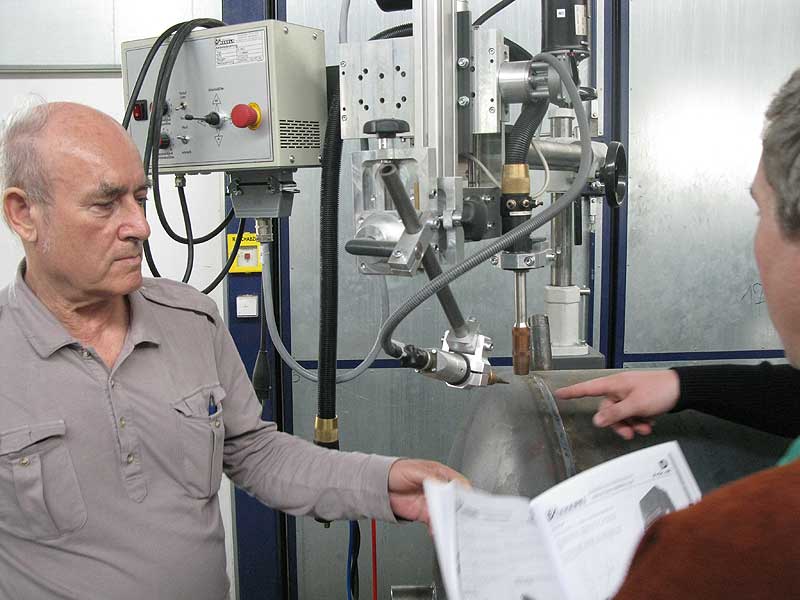

Подбор по каталогу системы крепления сварочной горелки и системы слежения за поверхностью:

Система крепления сварочной горелки и система слежения

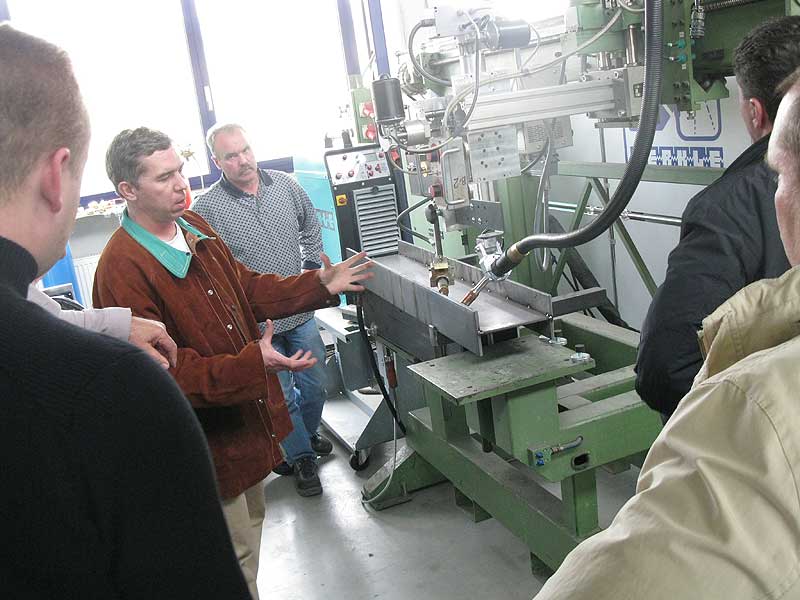

Модернизация 30-летней автоматической системы Merkle для сварки продольных швов современной панелью управления и системой слежения:

Модернизация автоматической системы сварки продольных швов

вверх


Экскурсия на производство VOITH

Концерн Voith, головной офис которого находится в Хайденхайме, производит оборудование для бумажной промышленности, турбины и генераторы для электростанций, а также тормозные системы. Экскурсия в рамках тренинга для сотрудников Евротек прошла в подразделении Voith Paper. Voith Pater - мировой поставщик для целлюлозно-бумажной промышленности, обладает обширным опытом - начиная с массоподготовки и заканчивая отделкой бумаги и последующим этапом - технологией печати.

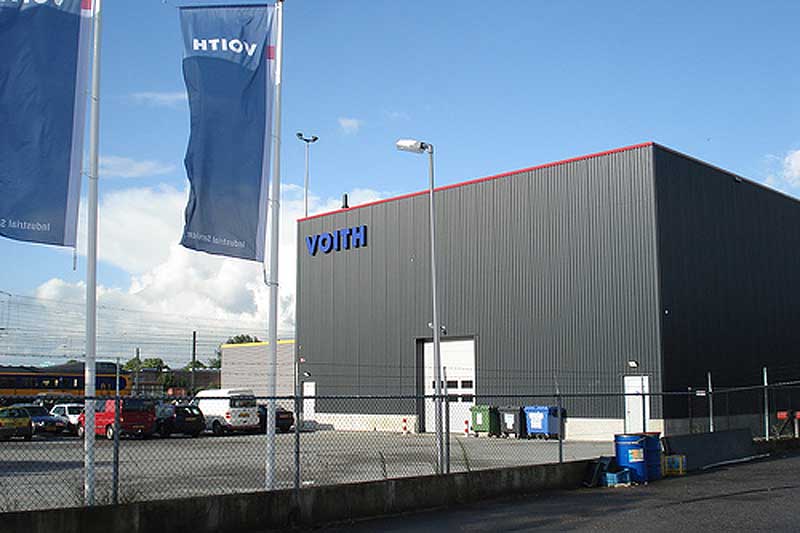

Экскурсия на

производство Voith

Сварочное оборудование Merkle используется на производстве Voith на всех сварочных участках. В производстве задействованы аппараты для ручной сварки и автоматические линии для сварки продольных швов до 46м длинной. Подавляющее большинство сварочных аппаратов - Merkle HighPULSE разной мощности и комлпектации.

Оборудование Меркле используется на производстве уже десятки лет. Несколько лет назад прошла частичная модернизация сварочного парка. В конкурсе участвовали многие лидеры мирового сварочного рынка (Merkle, ewm, Esab, Lorh и др.), однако, компания Merkle выйграла тендер и в очередной раз поставила на производство автоматическую линию и несколько десятков современных сварочных полуавтоматов.

вверх


Прогулки по Германии

Шлюзы Хайденхайма:

Шлюзы Хайденхайма

Мюнхен:



Мюнхен, Хофбраухаус:

вверх
