Дополнительная информация
Дополнительные технические характеристики - Режимы работы: TIG (DC и AC), MMA/штучный электрод
- Кнопочное управление: ток 1, ток 2, спад дуги, конечный ток, подача газа после сварки
- Режимы: 28
- Установка: постоян., поворотный выкл.
- Регулировка питания дуги: на аппарате, на горелке ручной пульт управления, ножная педаль
- Функции: 2х-тактный, 4х-тактный, 4х-тактный с 2 токами
- Поджиг дуги: HF / подъем дуги
- Дисплей: для всех параметров
- Ток 2: активация на горелке
- Медленная пульсация: 0.1 - 2.5 сек.
- Быстрая пульсация: 50 Гц - 12 кГц
- Форма импульса: "крутая" / "пологая"
- Время спада дуги: 0 - 25 сек.
- Время подъема дуги: 0 - 2 сек.
- Подача газа до сварки: 0 - 2 сек.
- Подача газа после сварки: 0 - 25 сек.
- Импульс поджига дуги: 0 - 200 мсек.
- Баланс: ± 91%
- AC частота: 50 - 200 Гц
- AC форма импульса: квадратная, пологая, синусоидальная (50 Гц)
- Время горячего старта: 0.1 - 2 сек.
- Ток горячего старта: 5 - 300 A
- Форсирование дуги: макс. 300 A
- LED зеленый: подкл. к сети
- LED зеленый: сварка ON
- LED желтый: термозащита
- LED красный: ошибка
- Гнездо: дистанционное управление
- Источник питания: инвертор
- Поджиг дуги: HF поджиг дуги, генератор
- Подключение горелки: Merkle TCG-разъем и 5-пол. гнездо
- Охлаждение горелки: газ, опция: водяное
- Гнездо 50 мм²: заземляющий кабель
- Гнездо 50 мм²: кабель к электроду
- Сетевой кабель: 4 x 2.5 мм², 5 м длина с разъемом 400 В/32 A
- Газовый шланг: 2 м
- Соединение для станции охлаждения: гнездо на задней части
- Ручка: на верху аппарата
- Стандарт: EN 60974-1 "S" / CE

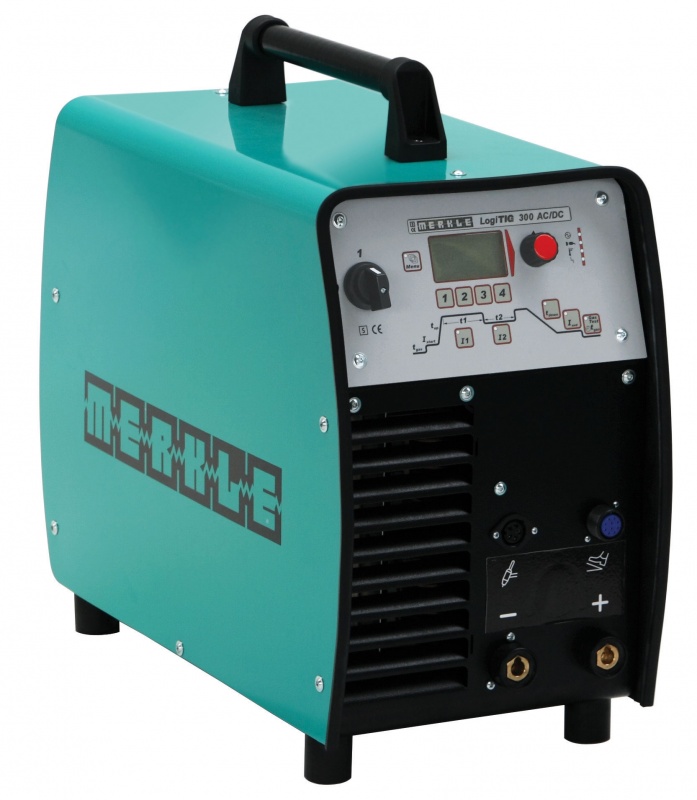

Описание серии TIG Серия LogiTIG 220
/240 /300 AC/DC
– совершенные аппараты для TIG сварки алюминия, алюминиевых сплавов,
стали, легированной стали и т.д. Благодаря своей компактной портативной
конструкции аппарат может использоваться в мастерской или на
стройплощадке. - Бесступенчатое регулирование сварочного тока
- Современная
инверторная технология
- Напряжение питающей сети 230 В (LogiTIG
220/240 AC/DC)
- Высокочастотный и lift-arc поджиг дуги
- Выбор
трёх различных кривых переменного тока: прямоугольная, синусоидальная и
с уменьшенным шумом
- Рабочие программы – сохранение и загрузка
выполняемых работ и режимов сварки
- Два сварочных тока, которые
могут быть активизированы со сварочной горелки
- Цифровой дисплей
для сварочного тока, времени и частоты с предпоказом и функцией hold
- Высокочастотная
TIG-DC-пульсация (до 5 кГц)
- Управление балансом переменного
тока для модификации кривой дуги и проплавления
- Регулируемая
частота переменного тока 50 - 200 Гц
- Регулируемые параметры:
стартовый и конечный ток, подъём/ опускание, предварительная/
последующая продувка газом
- Импульсный режим TIG как стандарт
- Вентилятор
охлаждения активируется от термодатчика
- Может использоваться
для работы при повышенной электрической опасности, S-обозначение
- MMA
сварка (покрытым электродом)
- Горелка с потенциометром, как
опция
- Опция: Блок водяного охлаждения
Система
BiPower Merkle BiPower – новая система
для увеличения мощности сварки. Благодаря выдающейся технологии новую
модель Merkle LogiTIG 240 DC можно подключать
как к стандартной
однофазной сети через разъём 16 А, так и к трехфазной сети. Особенности: - Система
BiPower. Аппарат можно подключать к однофазной или трехфазной сети
- TIG
DC сварка и ММА сварка (электродом)
- Инверторный источник
энергии с бесступенчатым регулированием
- Небольшой вес (18 кг)
- Высокочастотный
и lift arc поджиг дуги
- Разъём для дистанционного управления
- Регулируемое
время предварительной и последующей продувки газом
- Функциональные
режимы сварки:: 2-тактный и 4-тактный с двумя токами
- Цифровой
дисплей для всех параметров
- TIG пульсация как стандарт
- Регулируемые
параметры: стартовый/ конечный ток, время подъёма/ опускания
Отличная
управляемость и функциональность ММА сварка
(покрытым электродом)
- Сильная дуга
Повышенный
сварочный ток во избежание прилипания электрода - Функция «горячий
старт»
Увеличенный стартовый ток для уверенного поджига дуги .
Стартовый ток и время регулируются - Функция «антизалипание»
электрода
В случае прилипания электрода ток немедленно выключается.
Повторный поджиг возможен с небольшой задержкой

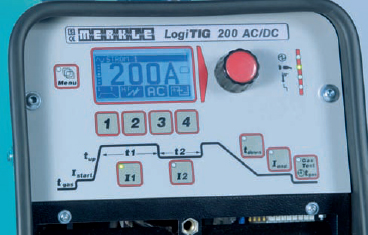

Дисплей
- Цифровая индикация как
стандарт
- Выбор различных языков
- Экспертный режим или
стандартный программируемый режим
- Блокировка с использованием
PIN кода
- Легкое управление с центрального поворотного
переключателя
Разъём TCG
Главные преимущества разъёма Merkle
TCG (TIG центральный газ): - малый размер;
- небольшой
вес;
- замена горелки без использования каких-либо инструментов;
- отрицательный
разъём для соединения TIG горелки и электродного кабеля;
- два
резиновых кольца обеспечивают уплотнение для газа.
Тележка
и блок охлаждения Тележка TW 110  Тележка TW 110 разработана для
легкой транспортировки сварочного аппарата в мастерской или на
стройплощадке: - Особо большие колеса
- Держатель для
газового баллона емкостью 10, 20 или 50 л
- Два держателя для
горелки и кабелей
- Используется для сварочного аппарата и блока
охлаждения
Блок водяного охлаждения WK
230 / WK
300
Блоки водяного охлаждения могут быть установлены
как опция к сварочным аппаратам LogiTIG, TIG 300 DC (WK 230) и LogiTIG
300 AC/DC (WK 300). Сварочный аппарат и блок водяного охлаждения
формируют один компактный модуль, удобный для транспортировки. Возможны
различные варианты использования: - сварка горелкой с водяным
охлаждением в цеху или горелкой с воздушным охлаждением на стройплощадке
- легкий
монтаж и демонтаж за несколько секунд посредством встроенного (опция)
электрического разъёма, установленного на задней панели сварочного
аппарата
Защита от пыли
Для рабочих мест и цехов с
высоким пылевым загрязнением, например, шлифовальной пылью,
рекомендуется использовать пылевой фильтр, который устанавливается легко
и без осложнений. Скачать
руководство пользователя для Merkle Logitig [.pdf, 5.1Mb] |
